可視化制冷性能測試培訓裝置
[規格型號]: DBYD-02F
[產品名稱]: 可視化制冷性能測試培訓裝置
[價  格]: 詢價
[產品參數]:
[在線客服]: QQ在線 QQ在線
[微  信]: 13817525788
產品介紹:

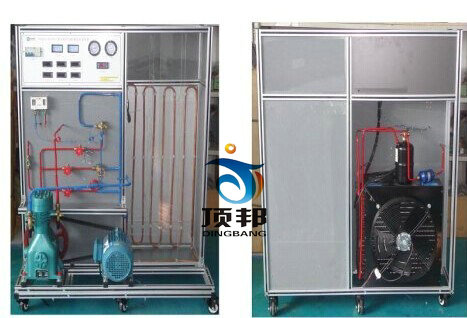

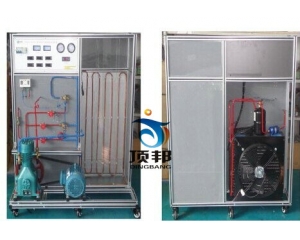

可視化制冷性能測試培訓裝置

“DBYD-02F制冷性能測試實訓裝置”采用蒸汽壓縮式制冷循環系統,配備全封閉式制冷壓縮機、冷凝器、蒸發器等制冷系統真實部件,并設有智能溫度調節儀、流量計、壓力表、電壓表、電流表等測量儀表。不但能開設制冷壓縮機性能參數的測定實訓,還能進行制冷循環基本原理的演示實訓。適用于職業院校制冷專業相關課程的教學實訓。
一、 裝置特點
1.本實訓裝置按照國際標準GB/T 5773-2004容積式制冷壓縮機性能實訓方法建立,以“蒸發器液體載冷劑循環法”為主要測量,以“風冷冷凝器量熱器法”作為輔助測量
   2.采用1匹制冷機組,采用空氣冷冷凝器和透明的塑料蒸發器,可以觀察制冷劑由液態變為氣態的現象; 系統結構緊湊、布局合理,造型美觀大方,、可研究制冷劑在循環管道內的各種流動,包括在壓縮機中的回流。
、 3提供三種不同的節流膨脹閥,分別是:恒壓膨脹閥、恒溫膨脹閥、毛細膨脹裝置,可對比制冷劑在其中分別膨脹的效果
4.設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護,可對人身及設備進行有效保護
二、 技術性能
1.輸入電源:單相三線~220V±10% 50Hz
2.工作環境:溫度-10℃~+40℃  相對濕度<85%(25℃) 海拔<4000m
3.裝置容量:<2.5kVA
4.制冷劑:R22
5.制冷量:1.3kW
6.重  量:100kg
7.外形尺寸:120cm×60cm×142cm
三、 基本配置及功能
1.控制屏
采用雙層亞光密紋噴塑結構,造型新穎。最上層布置制冷系統,可直觀展示制冷系統結構;正面設有電源控制及測量儀表功能板。底部裝有四個帶剎車的萬向輪,便于移動和固定。、可直觀的演示一些物理概念,比如:潛熱、過熱、飽和溫度、壓力與溫度變化關系、液體在零度以下沸騰,以加強學生對這些概念的理解。

2.交流控制單元
單相三線220V交流電源供電,經漏電流保護器控制總電源,動作電流30mA
3.制冷系統
1匹開啟式壓縮機、風冷式冷凝器、視液鏡、干燥過濾器、手動節流閥、儲液器和干式蒸發器
(1) 電流表2只(精度0.5級)
(2) 數顯溫度表4只(精度0.5級)
采用PT100鉑電阻作傳感器,測量范圍-50~150℃。通過琴鍵進行切換,共測4組溫度參數,分別為壓縮機吸氣口溫度、壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、
真空壓力表2只(精度2.5級)
量程為-0.1~1.5MPa和-0.1~3.5MPa,分別實時測量制冷系統低壓側壓力和高壓側壓力
4.提供三種不同的膨脹閥(恒溫式、恒壓式、毛細管式

6.控制儀表
高低壓壓力控制器1只:實時監測制冷系統低壓側壓力和高壓側壓力,當高壓高于設定值或低壓低于設定值時,控制器發出控制信號切斷壓縮機電源
四、 實訓項目
1.熟悉蒸汽壓縮式制冷循環系統的基本結構和工作原理
2.了解國際標準GB/T5773—2004容積式制冷壓縮機性能使用方法
3.利用蒸發器液體載冷劑循環法(主測法)求制冷壓縮機制冷量
4.利用水冷冷凝器熱平衡法(輔測法)求制冷壓縮機制冷量
5.主、輔測制冷量相對誤差的計算與分析
6.制冷機組能效比的計算與分析
五,系統配置表

序號 名稱 數量 型號
1 開啟式壓縮機組 1 2Q-3
2 電動機 1 1KW
3 恒壓膨脹閥、 1 2A
4 恒溫膨脹閥 1 2A
5 壓力表 2 3.5MP
6 溫度控制器   DF-457
7 液視鏡 1 3/8
8 手閥 6 3/8
9 數字溫度表組 6 220V
10 傳感器 6 PT100
11 風冷模塊 1 2P
12 F12   全室一瓶
13 加液管
13 雙表閥組 1 FE365
14 實驗指導書 1
