DB-TYN11風光互補發電實訓平臺主要由光源模擬控制系統、模擬風場系統，風力發電機，風速檢測裝置，風光互補充放電管理系統、離網逆變與負載系統、儲能蓄電池等組成。
尊敬的用戶：在使用本系統前，請詳細閱讀使用手冊！
一、產品概述
本產品集成風力、光伏互補發電為一體的教學實驗、實訓系統�？赏瓿娠L力發電和太陽能發電基站的充放電及逆變電源方面實驗及教學演示�？梢詭椭鷮W生，進一步理解風光互補發電站整個系統的原理學習并探討工程實際應用技能。
1、產品特點
◆ 系統采用立式結構，面板采用標準網孔板，實驗模塊完全暴露在外，較強的臨場感、可快速讓學習者進入學習角色，集成了風速測量報警系統，完全閉環的控制方式讓使用者操作起來更人性化。
◆ 風光互補發電控制系統采用16位高性能MCU，對蓄電池充、放電和風機剎車進行全智能化的控制。
◆ 離網逆變模塊boot前端采用8位MCU驅動控制，前后橋輸出采用進口MOS場效應管使性能更穩定�？梢詾閷W習過程中提供穩定的220V純正弦波交流電能。
◆ 實訓系統，可以讓學生自行拆裝移動，使用簡便、無噪音、無污染。
2、系統技術參數
|
實訓 系統 |
系統輸入電源 | 12VDC、 220VAC 2相3線 |
| 整機功耗 | 風力模擬 0.75KW 模擬太陽燈200W | |
| 系統輸出功率 | 220VAC/1000W 12VDC/300W | |
| 額定充電功率 | 風機：50-600W之間 光電池：40-300W之間 | |
| 額定充電電流 | 風能+太陽能≤35A | |
| 過充保護電壓 | DC13.2±0.2V | |
| 卸載控制方式 | PWM脈寬調制 | |
| 測量儀表 | 光電池電壓表、負載電壓表，多功能表 | |
| 安全保護 | 漏電保護、逆變直流側熔斷器 | |
| 保護功能 | 電池防反充，防反接，過充電，防雷，限流，自動剎車 | |
|
模擬 單元 參數 |
風力發電機 | 12V/300W、3葉片、啟動風速2.0米、風輪直徑1.3米 |
| 風洞模擬臺（軸流風機） | 220V/0.75KW、0～1440r/min、風量10000立方/h、0～12M/s | |
| 調速驅動控制器 | 220V / 4.0KW | |
| 風速報警儀 | 220VAC/12VDC、風速0～60m/S 測量精度±1° | |
| 太陽能電池組件 | 單晶17.5V、10Wp×1塊 多晶17.5VDC、30Wp ×1塊 | |
| 太陽模擬單元 | 220VAC/100-500W | |
| 安裝面積 | 4m*3m/12㎡（控制柜+發電機＋鼓風機＋風速報警儀） | |
|
單元 參數 |
測量儀表 | 輸入電源220/9VAC、測量精度±5% |
| 離網逆變電源 | 輸入9～15VDC、輸出0～220VAC、功率300W、純正弦波50Hz | |
| 風光互補控制器 | 輸入12VDC、 功率600W、模式：光控+時控+循環定時、通訊功能 | |
| 交流負載 | 輸入220VAC、負載：電視機 | |
| 蓄電池 | 免維護鉛酸蓄電池 | 12VDC/55Ah*1只 |
◆ 遠離陽光直射（操作臺避免用于戶外）。
◆ 遠離周圍無任何腐蝕物質、油霧、鹽水、淋雨和潮濕。
◆ 遠離空氣中的塵�；蚪饘俜勰�
◆ 遠離機械沖擊、劇烈震動。
◆ 遠離電磁噪聲（如：電焊機、大功率設備）。
◆ 遠離放射性材料、易燃物品。
◆ 正常工作時的溫度范圍：－10℃～40℃。
二、系統安裝要求
1、系統配置及參數
| 序號 | 名稱 | 主要技術指標 | 數量 | 單位 | 備注 |
| 1 | 風力發電機 | 三葉片，風能利用系數0.32，額定輸出電壓12VAC，額定輸出功率300W | 1 | 臺 | |
| 2 | 風速傳感器 | 輸入電壓5V 碼盤結構輸出 | 1 | 只 | |
| 3 | 鼓風機 | 額定功率0.75KW,額定電壓220V額定轉速1440r/min | 1 | 臺 | |
| 4 | 鼓風機調速模塊 |
額定功率5.0KW 額定電壓220VAC 輸出：0～220VAC連續可調 |
1 | 臺 | |
| 5 | 太陽能電池板 |
單晶硅功率10W，工作電壓17.5V 多晶硅功率20W，工作電壓17.5V 光照強度AM1.5 1000W/M2 T 25℃ |
1 | 塊 | |
| 6 | 智能電壓表 | DC 0-200V | 2 | 只 | |
| 7 | 逆變電能計量模塊 |
電參數測量、運行時間、超載報警 功率報警門限預置、掉電數據保存 |
1 | 只 | |
| 8 | 風速報警儀 |
風速：0～45m ±0.3m/s 可1～15m之間設定報警門限值 |
1 | 套 | |
| 9 | 風光互補控制器 | 過充、過放、風機自動/手動剎車 | 1 | 臺 | |
| 10 | 逆變器 | 輸入電壓12VDC 輸出電壓220VAC 額定功率300W | 1 | 臺 | |
| 11 | 模擬太陽燈 | 100W 220VAC 50HZ/60HZ | 2 | 套 | |
| 12 | 交流負載 | 17寸液晶電視機 | 1 | 臺 | |
| 13 |
蓄電池電量 測試模塊 |
可測量范圍9～14.4V 容量2～200AH | 1 | 只 | |
| 14 | 漏電保護開關 | C10 10A | 1 | 只 | |
| 15 | 輸出插座 | 標準通用型 | 3 | 只 | |
| 16 | 電源指示燈 | AD22 220VAC | 1 | 只 |
2、系統配套外觀
系統主要配套:光伏供電裝置、光伏供電系統、充放電控制器、逆變與負載系統、蓄電池、太陽能光伏發電實訓平臺等組成。
DB-TYN11風光互補發電實訓平臺
3、系統光伏組件
◆ 系統配套1塊10W單晶硅和1塊20W多晶硅太陽能電池組件，平面固定安裝在網孔板上。
◆ 在實驗時,可方便調節太陽模擬光源的角度、距離和位置、形成最佳照射角度。
◆ 太陽能電池組件表面為鋼化玻璃，切勿用鐵物沖擊。
4、蓄電池
為了避免人身觸電和火災必須按操作規定安裝
◆ 蓄電池組放在實訓臺內，便于拆卸移動。
◆ 單體蓄電池，請按《使用手冊》配線要求聯接。
◆ 蓄電池安裝位置要求通風，注意遠離火種、雨水、任何腐蝕物質和有害輻射的環境。
5、系統配線
為了避免人身觸電和火災必須按操作規定配線
◆ 接線前，請首先確認實訓臺開關，放在“關”的位置上。
◆ 請專業電氣技術人員來操作或指導系統配線。
◆ 請勿非調試人員直接接觸系統內部控制電路板，以防損壞原器件,系統必須安全接地。
◆ 操作時請注意，綜合實訓臺面板測試孔,接線端口有AC220V的交流電，在作業時請注意安全，
小心電擊傷人!!!
◆ 系統在出廠時已按要求調試完畢，不得隨意更改系統配置。
◆ 配線前請確認蓄電池電壓與系統電壓是否相符。
三、系統使用說明
1、系統部件序列號

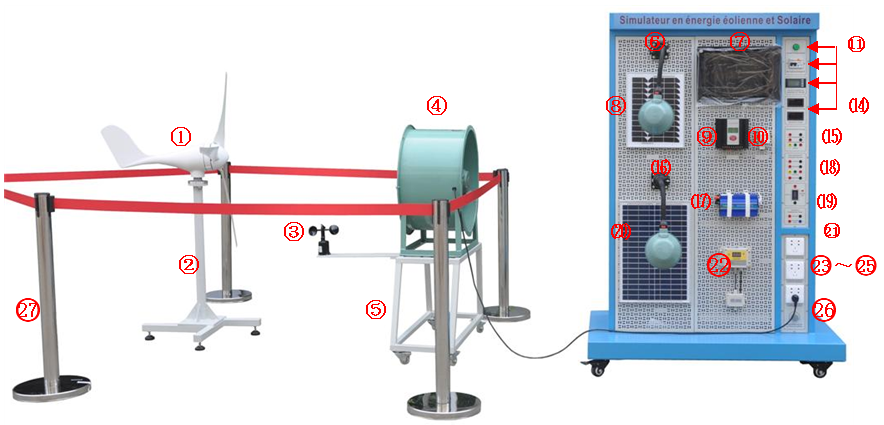

DB-TYN11風光互補發電實訓平臺
2、系統序列號排列說明
| 風光互實發電實訓平臺 | |||||
|
編 號 |
名 稱 | 功 能 描 述 |
編 號 |
名 稱 | 功 能 描 述 |
| 1 | 風力發電機 | 發電機葉片、機體和尾翼 | 15 | 能源單元接口 | 1#/2#光電池、風力發電機 |
| 2 | 發電機塔架 | 室內固定和支撐風力發電機 | 16 | 2#模擬太陽燈 | 用于模擬太陽光，內裝220V，100W白熾燈 |
| 3 | 風速標 | 測量風速，0-40級風 | 17 | DC-AC逆變器 | 輸入DC12V，輸出AC220V，功率300W |
| 4 | 鼓風機 | 模擬風裝置，可產生0-10級大風 | 18 | 風光互補控制器輸入輸出端口 |
蓄電池、太陽能電池 風力發電機、負載輸出 |
| 5 | 鼓風機支架 | 固定鼓風機，帶腳輪，方便移動 | 19 | 蓄電池輸出 | 蓄電池輸出端口、帶電量顯示和電量測試按鈕 |
| 6 | 1#模擬太陽燈 | 用于模擬太陽光，內裝220V，100W白熾燈 | 20 | 2#光伏電池 | 17.5VDC，20W多晶硅 |
| 7 | 液晶電視機 | 17英寸，逆變實驗時做逆變負載 | 21 | 離網逆變器接口 | DC12V輸入、AC220V輸出端口 |
| 8 | 1#光伏電池 | 17.5VDC，10W單晶硅 | 22 | 風速報警儀 | 測試顯示風速，過風速報警、保護 |
| 9 | 風光互補控制器 | 充、放電，過、欠壓，反接等實驗 | 23 | 交流輸出插座 | 系統電源接通后，插座輸出AC220V交流電 |
| 10 | 逆變負載開關 | 打開后給液晶電視供電 | 24 | 逆變輸出插座 | 逆變器工作后，插座輸出AC220V交流電 |
| 11 | 電源指示燈 | 電源接入系統后，指示燈亮 | 25 | 鼓風機輸出 | 輸出0～220V交流電，驅動鼓風機 |
| 12 | 交流總開關 | 帶漏電功能，電源輸入、漏電保護 | 26 | 鼓風機調速裝置 | 調速旋鈕，給定調速模塊0～10V電壓 |
| 13 | 逆變計量表 | 顯示逆變輸出電壓、電流、功率、時間 | 27 | 安全圍欄 | 系統運行過程中，護欄內，禁止進入， |
| 14 | 方陣電壓表 | 光電池與控制器連接后顯示光電池電壓 | |||
| 負載電壓表 | 風光互補控制器工作時顯示負載輸出電壓 | ||||
4、系統使用說明
在通電之前，確認實訓系統“交流總開關”為“關”位置時，方可按以下步驟操作
1)、外接電源接通后，實訓系統“電源指示燈”點亮；
2)、此時各測量儀表不工作，各儀表顯示“000”，交流輸出插座無電壓輸出；
3)、連接“風光互補控制系統”
3.1 首先將風光互補控制器“蓄電池”端口與“蓄電池輸出”端相連接，連接時注意“＋”“－”極性；
3.2 其次將風光互補控制器“風力發電機”端口與“能源單元接口（風力發電機）”端相連接，不分極性；
3.3 最后將風光互補控制器“太陽能光電池”端口與“能源單元接口（1/2#光電池組）”相連接，連接時注意“＋”“－”極性；
4)、將“風速報警儀”傳感器固定在支架上，而后將傳感器與主機連接；
5)、將“鼓風機”插頭插在“鼓風機”輸出插座上，
6)、準備工作完畢后，打開“交流總開關”，除逆變電能計量模塊外，“光電池電壓”、“負載電壓”各儀表顯示“000”，交流輸出插座有220V電壓輸出，逆變輸出插座和鼓風機插座無輸出、模擬太陽燈不亮；
7)、打開“模擬太陽燈開關”太陽燈正常點亮；順時針旋轉“鼓風機調速裝置旋鈕”，鼓風機由慢到快旋轉并工作，風速大小與旋鈕旋轉位置有關，向右旋轉到底為最大；
8)、測試完畢后，將模擬太陽燈開關關閉，將鼓風機調速裝置旋轉至最��；
關機順序：按照先直流，后交流的順序只需拔掉實訓系統各連接線后關閉交流總開關即可！
5、系統故障處理
5.1 實訓系統
故障現象 檢查內容 處理方法
太陽能電池電壓正常，無法對蓄電池充電 查看光線是否足夠強，蓄電池是否正確連接、蓄電池是否過充 調整模擬太陽光至最佳狀態，或等光線好轉時再試、檢查蓄電池是否連接正確
離網電源無法開機工作 電源開關是否打開、蓄電池是否過、欠壓保護 確認正確無誤后重新再試
離網電源開機無輸出 蓄電池電壓是否過低 對蓄電池進行電能補充
風力發電機時轉時停 檢查蓄電池電壓是否過壓、開路 重新連接后再試或放電后再試
風力發電機轉速很高但不能充電 檢查風力發電機到控制器之間線路是否正常 檢查線路無誤后再試
5.2 風光互補控制器
現象 說明
蓄電池圖標 帶5個橫條閃爍且無充、放電 蓄電池過充，請檢查蓄電池電壓，以及蓄電池連接線是否斷開，重新連接各部件。
蓄電池框 閃爍，且無輸出 蓄電池過放，蓄電池電量不足，請充滿電后繼續使用，長期過放需拆下蓄電池，用充電機恢復。
負載圖標 閃爍，且無輸出 負載過載，請檢查負載，請移除多余的或不正常的負載，按Esc鍵恢復使用。
閃爍且無輸出 負載短路，請檢查負載及連接線，排除負載端短路隱患或損壞的負載后，按Esc鍵恢復使用。
LCD液晶不顯示 可能由于LCD液晶線連接松動，請打開機箱檢查。
可能是蓄電池反接導致控制器內部保險絲熔斷，打開機箱檢查保險絲。
可能由于蓄電池沒有電量或者蓄電池的連接線虛接等，請檢查蓄電池電壓和連接線是否牢固。
6、注意事項
◆ 系統在工作6～12個月時,應定期檢查所有接線端是否松動,接頭是否氧化并擦拭機內塵土。
◆ 系統在工作時會產生一定的熱量,安裝時一定要安裝在通風較好的地方。
◆ 非專業人員,嚴禁打開柜體進行檢查和維護。
四 、系統工作原理
1、系統工作原理方框圖
五、教學研究及實訓項目
5.1 主要實驗實訓
實驗1、風光互補實驗
實驗2、風力發電實驗
實驗3、光伏發電實驗
實驗4、風光互補控制器實驗
實驗5、蓄電池充放電實驗
實驗6、離網逆變器運行帶載實驗
5.2 太陽能電池板特性實驗系列
實驗1、太陽能電池板能量轉換實驗
實驗2、環境對光伏轉換影響實驗
實驗3、太陽能電池光伏系統直接負載特性實驗
實驗4、太陽能控制器工作原理實驗
實驗5、反接保護實驗
實驗6，7太陽能控制器對蓄電池的過充、過放保護實驗
實驗8、夜間防反充實驗
實驗9、離網型逆變器工作原理實驗
實驗10、獨立光伏發電實驗
實驗11、電池板最大輸出功率計算實驗
實驗12、電池板轉換效率測量實驗
實驗13、開路電壓與相對光強的函數關系
實驗14、短路電流與相對光強的函數關系
實驗15、電池板P/V特性測試實驗
實驗16、電池板暗伏安特性測試
實驗17、組件輸出特性測試實驗
實驗18、串聯電阻對填充因子的影響測試
實驗19、并聯電阻對填充因子的影響測試
實驗20、電池光譜特性測試實驗
實驗21、電池板的串聯開路電壓測試實驗
實驗22、電池板的串聯短路電流測試實驗
實驗23、電池板的并聯開路電壓測試實驗
實驗24、電池板的并聯短路電流測試實驗
實驗25、負載特性測試實驗
5.3 太陽能蓄電池控制器實驗系列
實驗1、太陽能蓄電池充電控制實驗
實驗2、控制器充放電保護實驗
實驗3、蓄電池電壓、電流測試實驗
實驗4、蓄電池電量估測實驗
實驗5、控制電池電流輸入、輸出實驗
實驗6、控制器環境溫度測量實驗
實驗7、控制器不控、時控輸出實驗
5.4 太陽能光伏逆變器實驗系列
實驗1、逆變器的工作原理分析實驗
實驗2、輸出電壓、電流測試實驗
實驗3、最大輸出功率的估算實驗
實驗4、過載或短路保護演示實驗
實驗5、輸入電壓防反接演示實驗
實驗6、輸入電壓范圍測試實驗
實驗7、轉換效率計算實驗
5.5 永磁同步風力發電機運行過程與風能量變換演示實驗
實驗1、風力發電基礎理論原理性實驗
實驗2、風力發電系統設計實驗
實驗3、風力發電控制技術實驗
實驗4、風力發電相關測量技術實驗
實驗5、風力發電基礎理論與應用技術仿真實驗
實驗6、發電機轉速與輸出電壓關系實驗
實驗7、發電機轉速與輸出電流關系實驗
實驗8、發電機轉速與輸出頻率關系實驗
實驗9、風速即轉速與出功率關系實驗
六、 風光互補控制器操作及顯示說明
產品介紹
本款風光互補控制器專為小型離網風光互補發電系統設計，外觀大方，操作方便，并能夠安全高效地控制風力發電機和光伏組件對蓄電池進行充電。
功能特點
風機過電流限制
本產品提供了風機過電流限制，一旦風機超過設定的上限電流，控制器自動啟動PWM智能卸載，從而保護風機
蓄電池最大電流智能限流
客戶可以根據系統的實際情況，在控制器上手動設置當前使用的蓄電池容量上限，控制器會根據客戶所設置的蓄電池容量上限，計算出充電電流上限（即蓄電池容量的0.3倍），從而對蓄電池進行保護。
手動剎車功能
風機充電開關功能
在控制器上用戶可以手動設置風機充電的打開或關閉。
光伏充電開關功能
在控制器上用戶可以手動設置光伏充電的打開或關閉。
負載輸出開關功能
在控制器上用戶可以手動設置負載端的打開或關閉。
負載輸出有4種多樣化工作模式
負載輸出有升壓恒流源和降壓恒流源功能供用戶選擇
通訊功能
通過RS232或者RS485串口通信，實現計算機對整個系統的監控以及對數據的存儲、分析和管理。通過串口升級程序，可以修改一些定制的功能。
通過串口支持上位機（計算機）和下位機（控制器）同時對參數進行設置。
免費的綠色監控軟件，無需安裝，操作方便。
