一、產品概述：
DB-JD147數碼產品維修技能實訓平臺滿足學員數碼產品維修技能訓練、電子產品制作、電子產品設計大賽、課程設計、畢業設計、創新實踐活動等綜合性、設計性、創新性的實訓要求。可培養學生的實踐能力和創新能力。適合技術學校、職業培訓學校、職教中心、鑒定站／所等電子類專業《電子工藝》相關課程的教學實訓和鑒定考核。
二、主要技術指標：
1、輸入電壓：單相三線～220V±10% 50Hz
2、裝置容量：＜1kVA
3、工作環境：溫度-10℃～+40℃相對濕度<85％(25℃)
4、裝置容量：<500VA
5、外形尺寸：單個實訓臺尺寸為1.5m×0.7m×1.15m。
三、產品結構：
裝置由儀器架、主機箱、實驗桌、移動矮柜、學生凳等組成。實驗裝置支架與實驗桌可組合、可拆裝。支架與桌腳一體，鋁合金結構。
（一）儀器架：儀器架置于實訓臺頂部，由截面尺寸：70mm×70mm，由高性能表面氧化的鋁型材、雙面噴塑鋼板及一次成型鋁壓鑄框架連接構件構成（非焊接工藝），外形美觀，結構牢固耐用。儀器架底部裝有隱藏式扁平形照明LED燈，光源集中柔和明亮，外形美觀。
（二）主機箱：
1.電源及參數
1.1輸入電源:單相三線輸入
1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
   A組:一臺0.5KVA單相0～250V輸出。
B組：低壓交流電源輸出：3V、6V、9V、12V、15V、18V、24V交流輸出、電流2A；
C組：直流電源電壓分別為±12V、±5V
D組：直流穩壓電源：二路0-30V穩壓直流電源輸出，內置式繼電器自動換檔，多圈電位器連續調節，最大輸出電流2A，具有預設式限流保護功能，數字顯示電流電壓；
  2.功率輸出函數發生器：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

正弦波輸出幅度	≥10V
輸出阻抗	50Ω
失真度	<1%（0.1HZ-- 1KHz）
頻率范圍	0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率
輸出幅度	電位器調節，正弦波輸出具有20db,40db衰減
方波占空比	可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
頻率計最高測量范圍	100MHz，自動換檔

3.單次脈沖輸出：每拔一次開關即可輸出一組正負脈沖；
4.音頻功率放大器：內置喇叭，音頻可調，在調試中可作信號尋跡使用。
5.主機箱裝有多組交流220V儀器儀表工作電源插座，主機箱置于儀器架下部，儀器儀表安全電用方便。
6.主機箱控制面板上裝有LED燈控制開關。
（三）SYD1102C數字存儲示波器
1.帶寬實測不低于100MHz ，實時采樣率不低于1GSa/s，
2.通道數：不低于2個，時基范圍：2ns/div～1000s/div
3.存儲深度：不低于16M
4.XY模式支持三屏顯示，可同時看到李沙育圖形、XT模式的波形及相關測量參數。
5.不小于7英寸TFT（真彩色）液晶屏幕，分辨率不低于800 × 480 像素 ；
6.存儲波形不少于16組；具備U盤存儲功能；
7.可保存參考波形、CSV、圖片等多種數據格式。
8.具有自動量程功能，支持水平，垂直、單波形/多波形跟蹤；
9.支持光標測量，光標模式不少于電壓差（△V），時間差（△T），時間差&電壓差（△V），自動光標四種模式；
10.內置6位硬件頻率計，可測量2Hz ~ 20MHz；
11.具有電流測量功能，測量范圍：100.0mA/V ~ 1KA/V；
12.USB Device & Host接口；
13.不低于30種自動測量功能,能自定義測量菜單
14.具有波形截取功能，能與同品牌系列信號發生器無縫對接。
15.支持SCPI及LABVIEW通訊，提供免費的電腦軟件及編程開發的Demo，方便遠程控控儀器，支持進行二次開發。
（四）實驗桌結構：

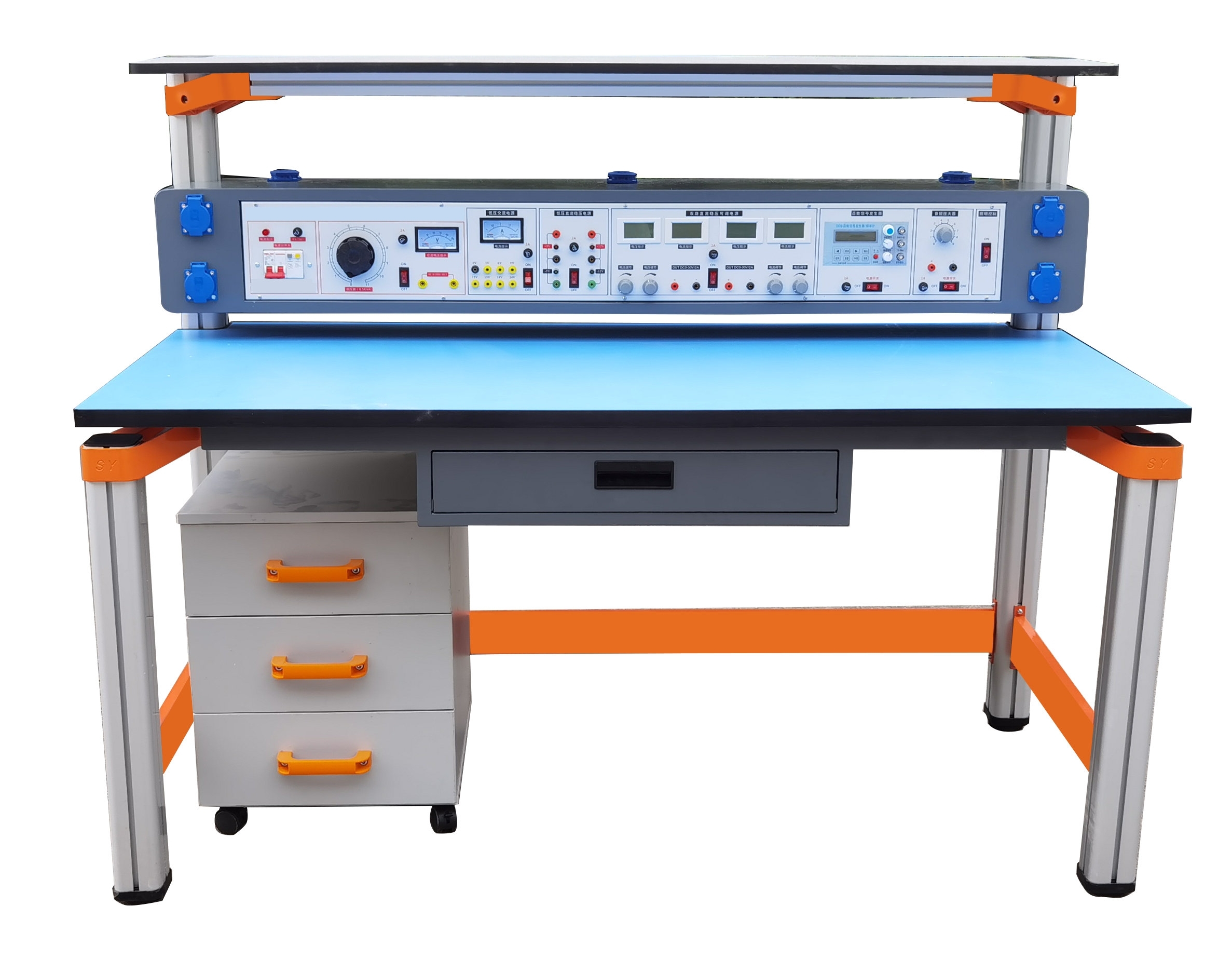

實驗桌規格為1500mm（長）*700mm（寬）*1150mm（高），設有一個抽屜。實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70mm×70mm，四面帶槽，槽寬約8mm，端部裝有注塑成型配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于300kg。配備儲存柜，存放元件及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
實驗桌后面二支截面尺寸70mm×70mm桌腳向上延伸，與一次成型鋁壓鑄框架連接構件構成（非焊接工藝）牢固的支架，與主機箱儀器架組成一個完整的實訓屏。
★要求實訓桌正面裝配與桌面自成一體的保護擋板，要求擋板由內部模具成型的高強度鋁合金和注塑成型的PVC外套組成，要求擋板具有防實驗用品滑落、防塵、耐腐蝕特性，確保實驗安全與設備保護。擋板拆卸、安裝方便，便于日常維護與清潔。
（五）儲存柜1個：配備儲存柜，存放實訓模塊及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。

（六）學生凳1張。

（七）基本配置

序號	名稱	數量	序號	名稱	數量
1.	實訓桌（含儀器架）	1套	6.	吸錫器	1把
2.	主機箱	1套	7.	焊接實操耗材（焊錫絲、松香、焊錫膏等）	1批
3.	焊臺+熱風槍二合一	1臺	8.	數碼維修工具包（涂抹指套×2、33合一螺絲刀×1、散熱銅片×1、ESD-11鑷子×1、顯卡硅膠墊×1、倍能事達導膏×1、 注油封口貼×2、精菱潤滑油×1、拆機棒×1、精菱潤滑脂×1、 拆機片×1、USB吸塵器×1、 硅脂清潔布×1、亮潔清潔劑×1、硅脂刮刀×1、亮潔清潔布×1、清潔毛刷×1、亮潔清潔毛刷×1、皮老虎吹氣球×1）	1套
4.	放大鏡臺燈	1套	9.	學生凳	1把
5.	尖嘴鉗、剪刀各一	1套	10	儲存柜	1個
6	雙蹤數字示波器	1臺	11		1套
